Ручной большой домашний гобеленовый ткацкий станок #Тадам-6

Описание

Встал на ноги 12 февраля 2025г. По случаю рождения было сказано про конструкторские задачи, разрешенные при создании станка. Весь этот комплекс требований реализован в виде итоговой конструкции и она, ее возможности и свойства, таковы —

• материал изготовления — массив дуба

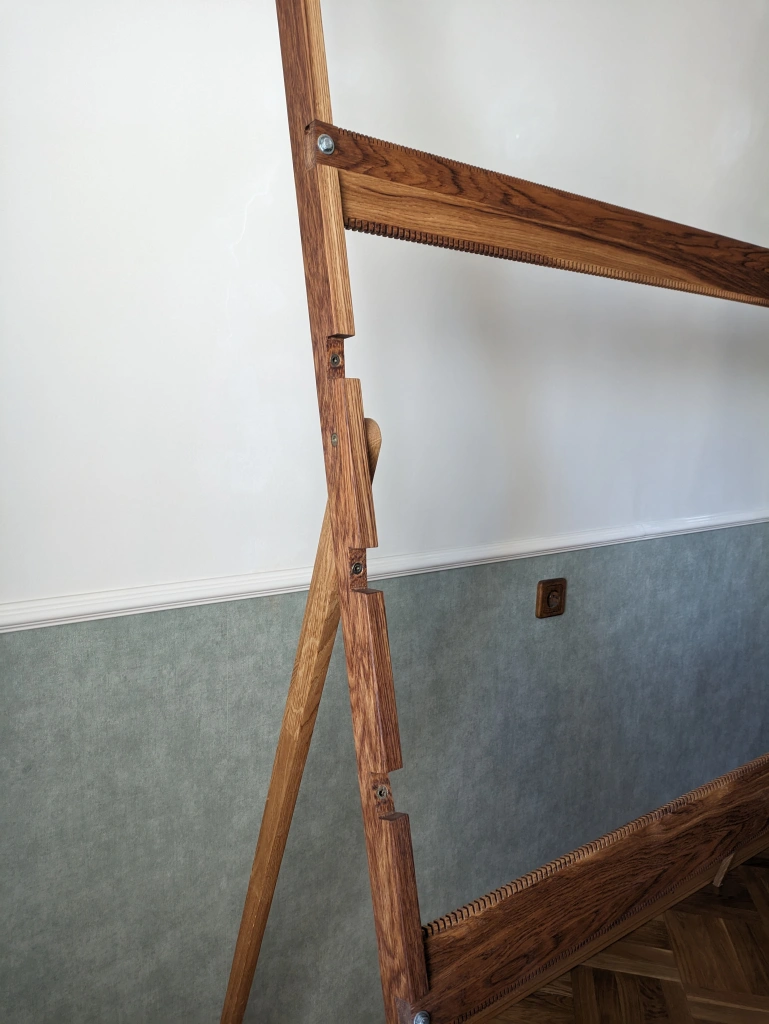

• простота и надежность сборки — гарантируется силами одного человека с двумя руками и одним гаечным ключом на 10мм, желательно — «трещотка»;
• никакого сопливого крепежа типа используемых в конкурирующих конструкциях винтов м5 и травмирующих пальцы гаек-барашков — все на взрослых болтах М6 с используемой длиной резьбы 20мм (больше трех диаметров!!!), взрослые двухслойные шайбы толщиной 3мм;

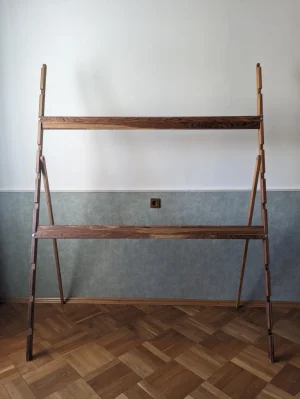

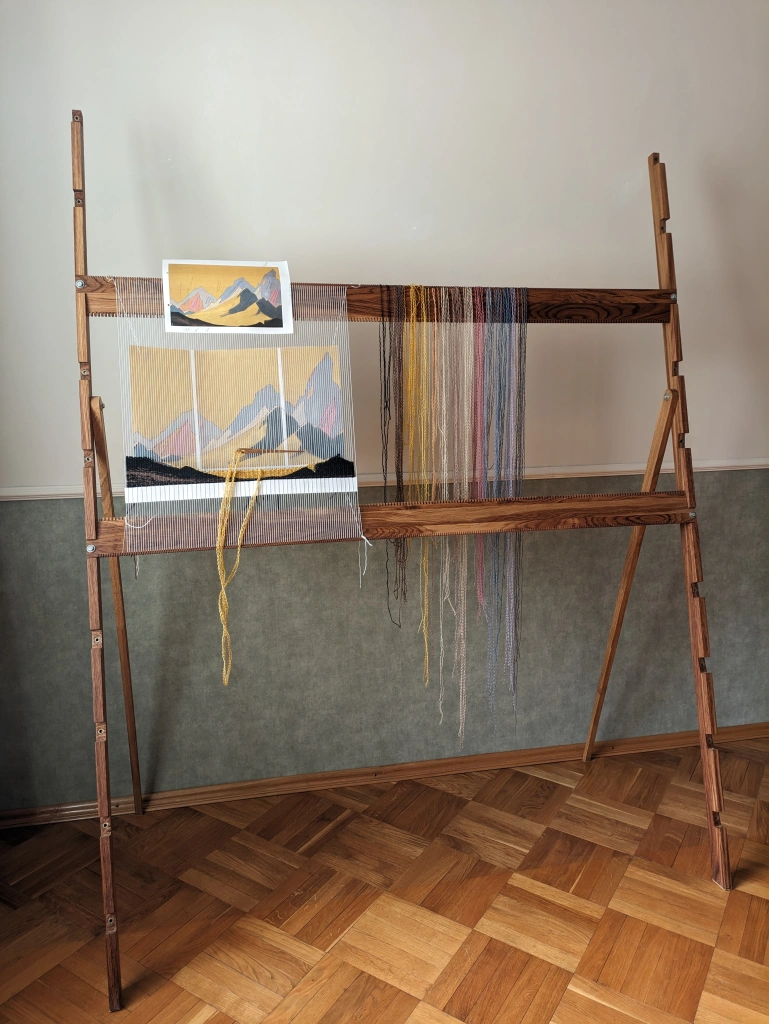

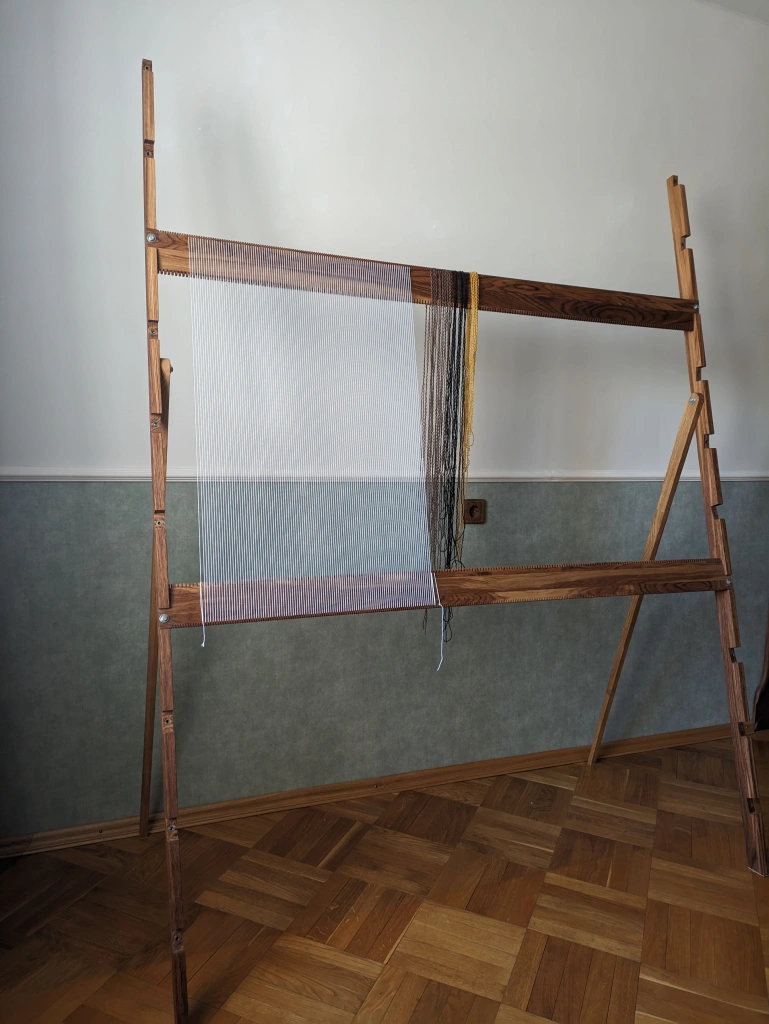

• максимальные размеры рабочего поля — ширина 1500мм и просвет (высота) 1730мм. Общая высота 2100мм. Высота посвета может быть, при желании, увеличина. Штатно предусмотрена возможность использования не полной высоты, 7 вариантов;

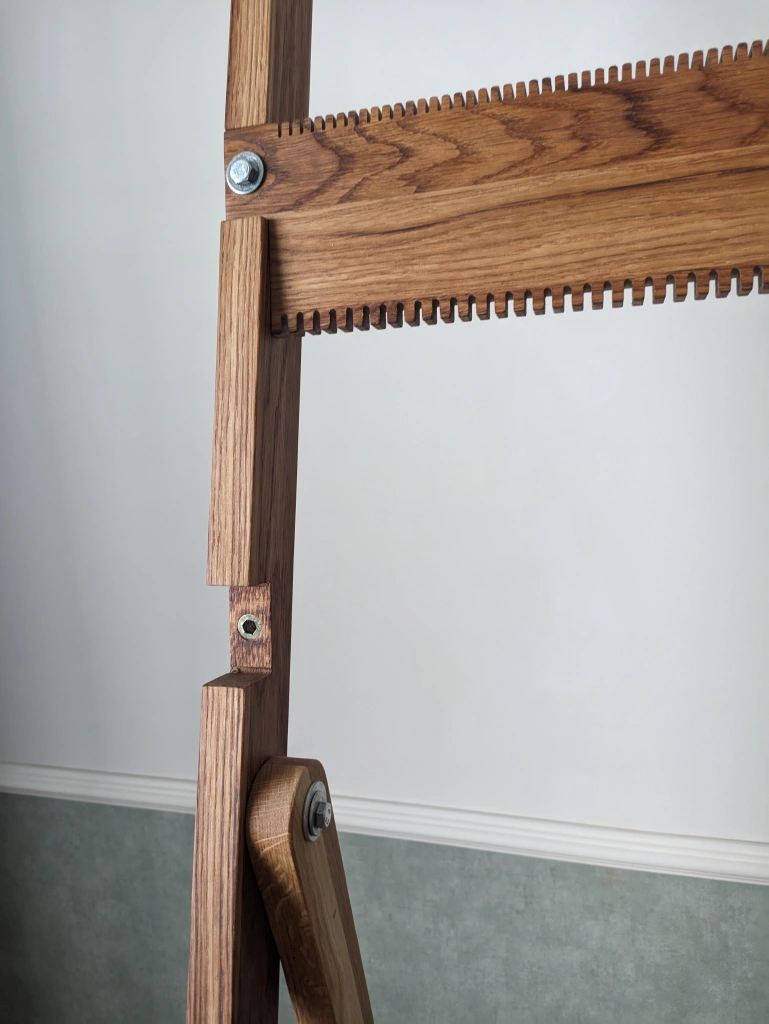

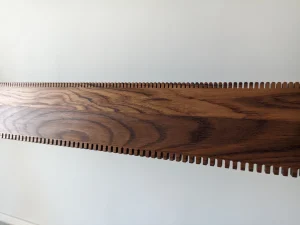

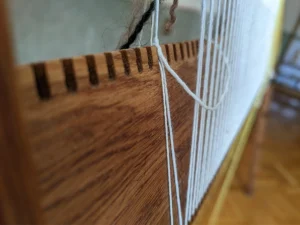

• предполагается, что зубчики рамы несут большую нагрузку и потому они, условно, сдвоенные и надежные для уверенного, сильного натяжения ниток;
• сечение поперечной балки достаточное для ширины рабочего поля 1500мм.

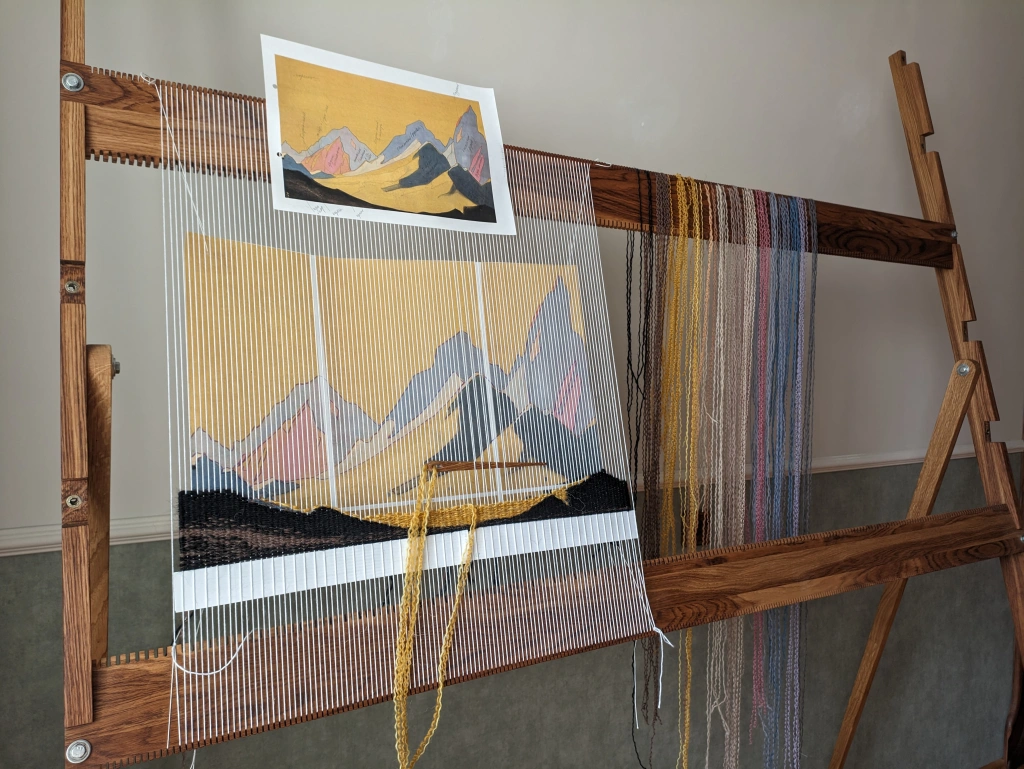

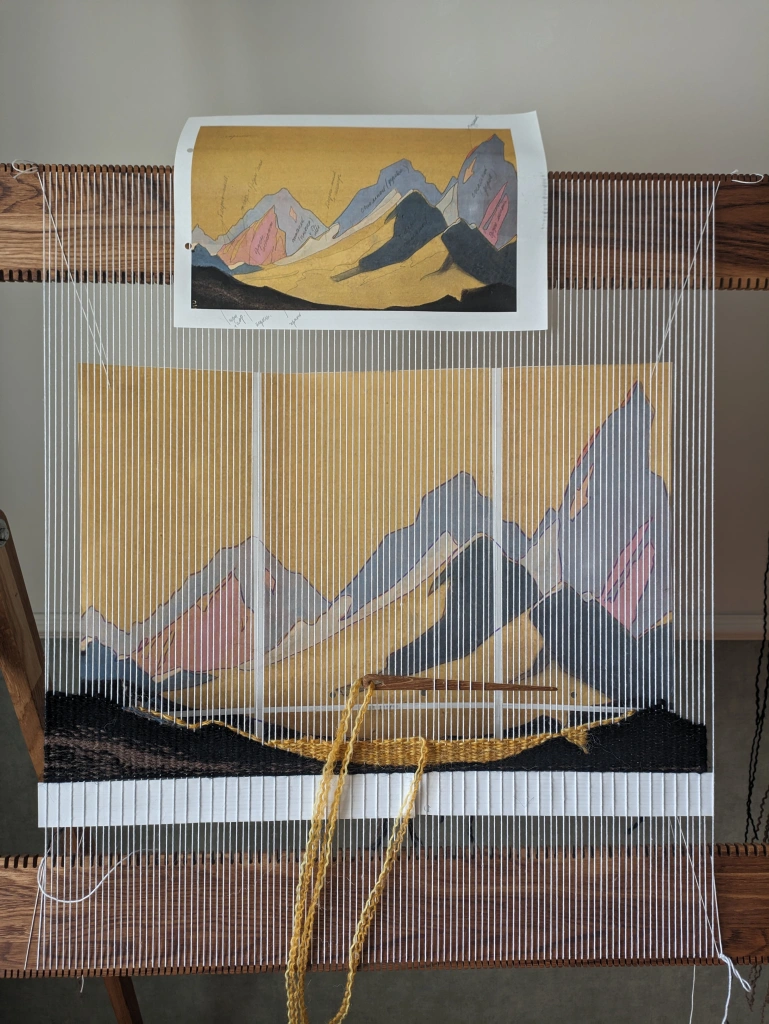

• число и шаг нитей на раме станка:
  • основной — 121, шаг 12.4мм., ширина прорези под нить 3.2мм
  • дополнительный (комплектация #2) — 91, шаг 16.5мм, ширина прорези под нить 3.2мм

• ремизка , главная часть любого ткацкого станка, специально созданная, двусторонняя, под два шага нитей основы:
  • основной — 242 нити, шаг 6.2мм, ширина прорези под нить 3мм;
  • дополнительный (комплектация #2) — 182 нити, шаг 8.25мм, ширина прорези под нить 3мм;
  • высота между разделяемыми нитями (высота откытия зева)- 14.5мм. С учетом этого размера сконструирован и изготовлен православный кинжал-челнок для большой намотки ниток;
  • угол поворота для переключения положения нитей — примерно 120 градусов;
  • сечение сердечника резмизки — с учетом большого, почти гигантского размера рабочего поля в 1500мм для исключения сопливых прогибов резмизки сделано ромбовидное сечение сердечника с минимальным размерами 42*19мм;
  • переключение между вариантами шага — разворот вокруг продольной оси на 180 градусов;
  • защита от повреждений при падении — на концах ремизки выполнены ограничетельные круглые ручки, используемые для поворота для переключения положения нитей и для защиты зубчиков при падении на пол;
  • переключаемое, настраиваемое положение ремизки — предусмотренная конструкция позволяет менять положение ремизки по высоте. Вы вольны завязывать бантики любого нравящегося Вам вида лентами самых праздничных цветов.

Челнок, коклюшка для гобеленового станка Тадам-6  и игла — темы отдельные.

Сроки изготовления, порядок оплаты, доставки — пожалуйста смотрите Условия.
