Вакуумный рабочий стол для ЧПУ станка — размеры до 3000*950мм

Описание

Вакуумный рабочий стол для ЧПУ станка

Цена указана за 1 дециметр квадратный (то есть 100×100 мм, или 10×10 см, или 0.1×0.1 м). Сами считаете свой размер, указываете общее количество дециметров и в примечаниях указываете итоговый размер с пропорциями. Также указываете специфику применения — что и для чего.

Минимальный заказ — на 5 дециметров!

Объявлено здесь, читать обязательно!

Материал и применение

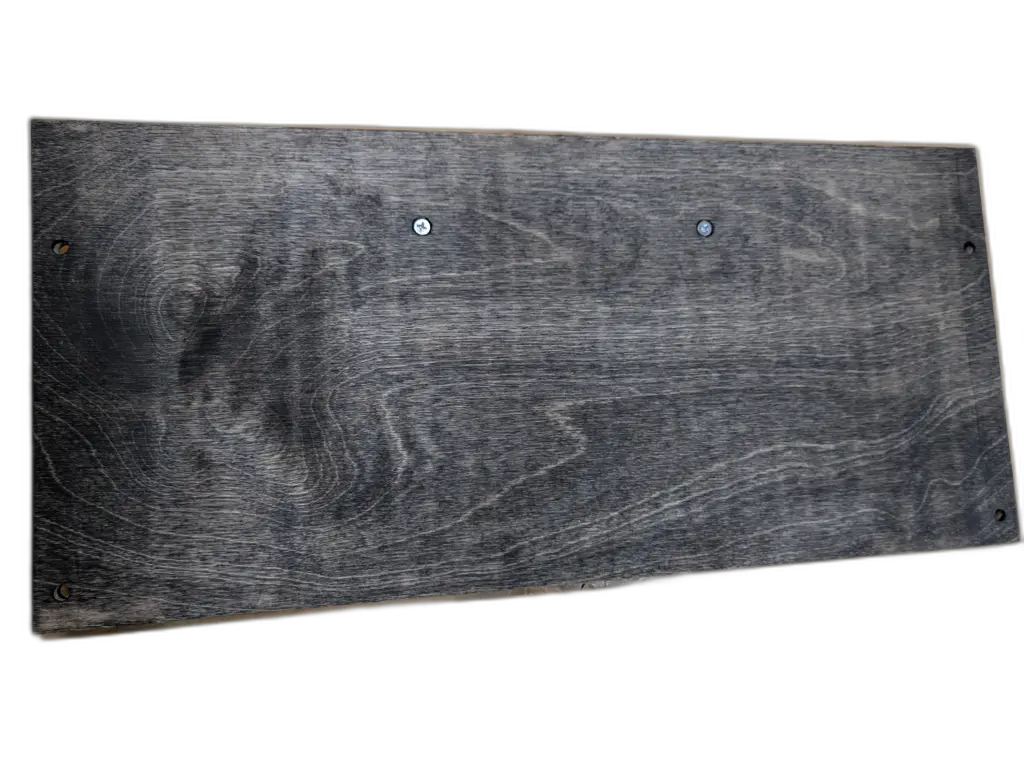

Материал изготовления — дерево в том или ином виде (массив, фанера, ДСП) — зависит от обстоятельств и назначения. Это позволяет создавать гибкие и адаптированные под нужды клиента модификации. Не годится для тяжёлых фрезерных работ по металлу.

Обычная рабочая поверхность может быть ламинированной.

Способ создания прижимного усилия

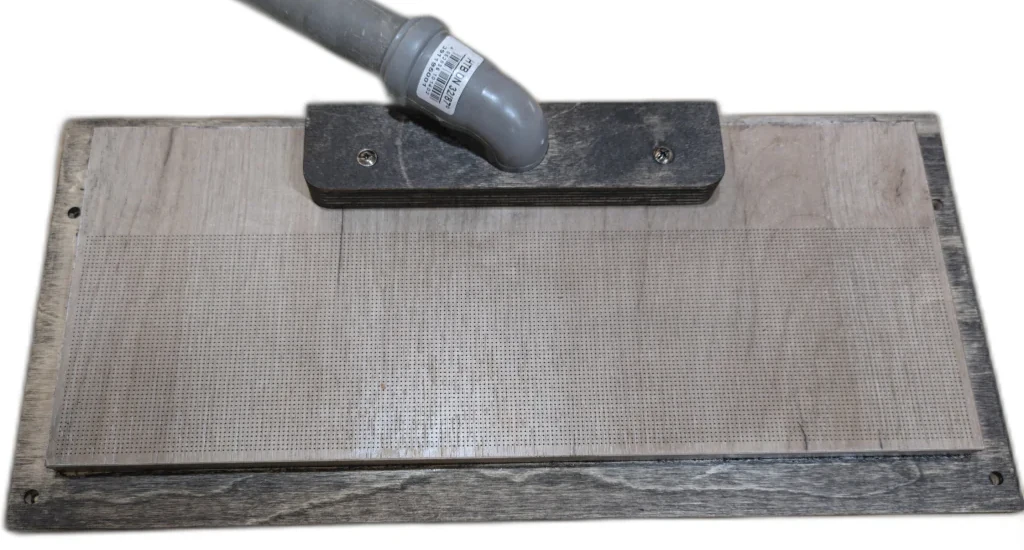

Отсос воздуха снизу обрабатываемого материала обычным бытовым пылесосом (или несколькими). Это дёшево, эффективно, управляемо и тихо.

Большой рабочий стол разделяется на зоны — для снижения числа задействованных пылесосов, уровня шума и расхода электроэнергии. На самом деле один хороший пылесос нормально «даст» площадь и метр на метр, и полтора на полтора. Пусть даже 15000 Па и метр на метр — сила прижима 15000 Ньютонов, это 1500 кг. Коэффициент трения пусть даже 0.1 — тогда сопротивление сдвигу 150 кг.

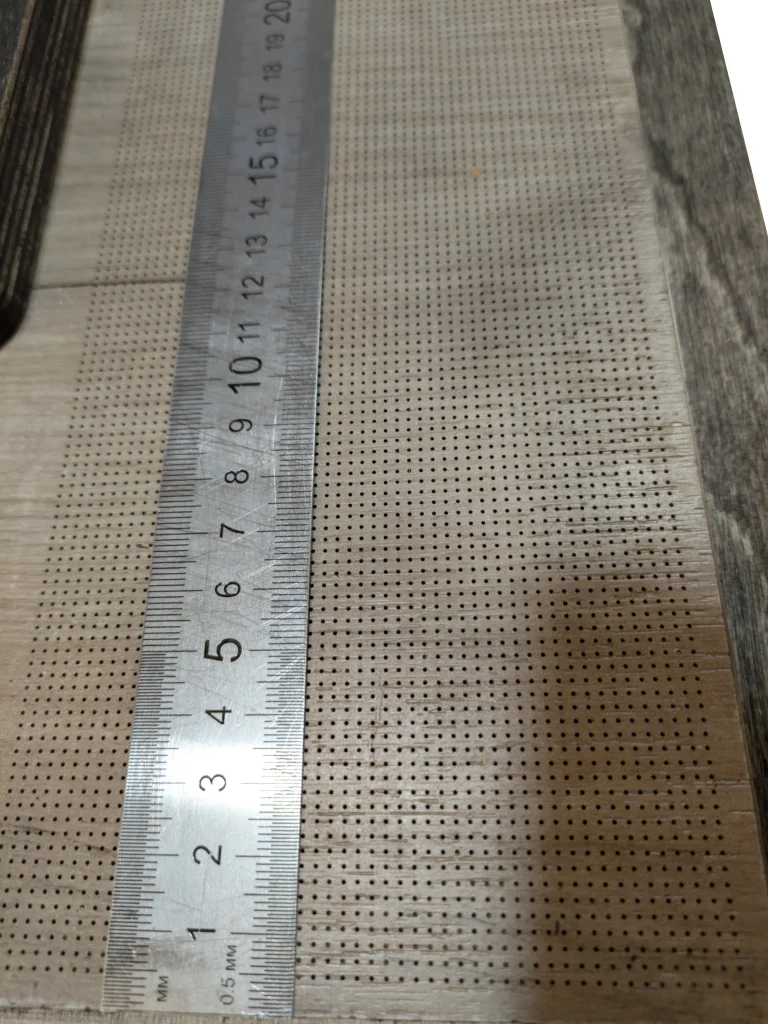

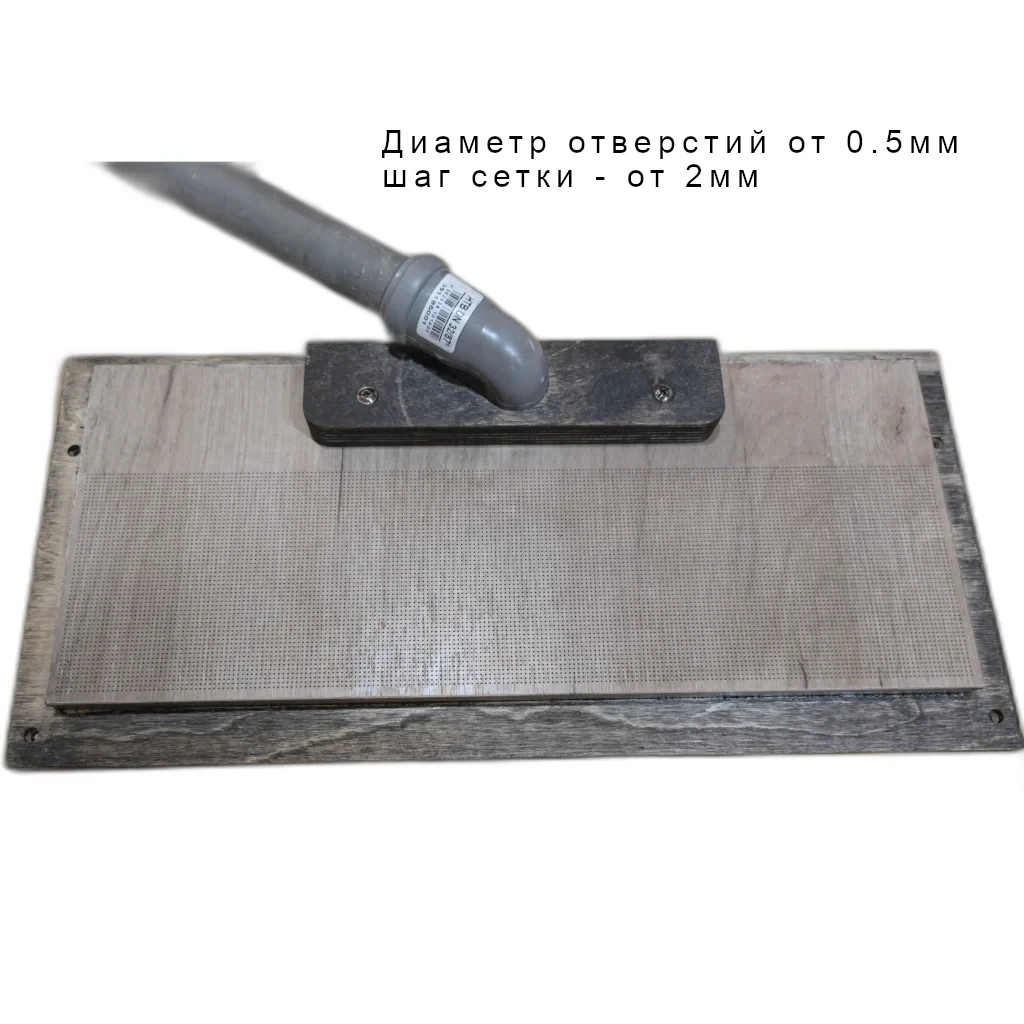

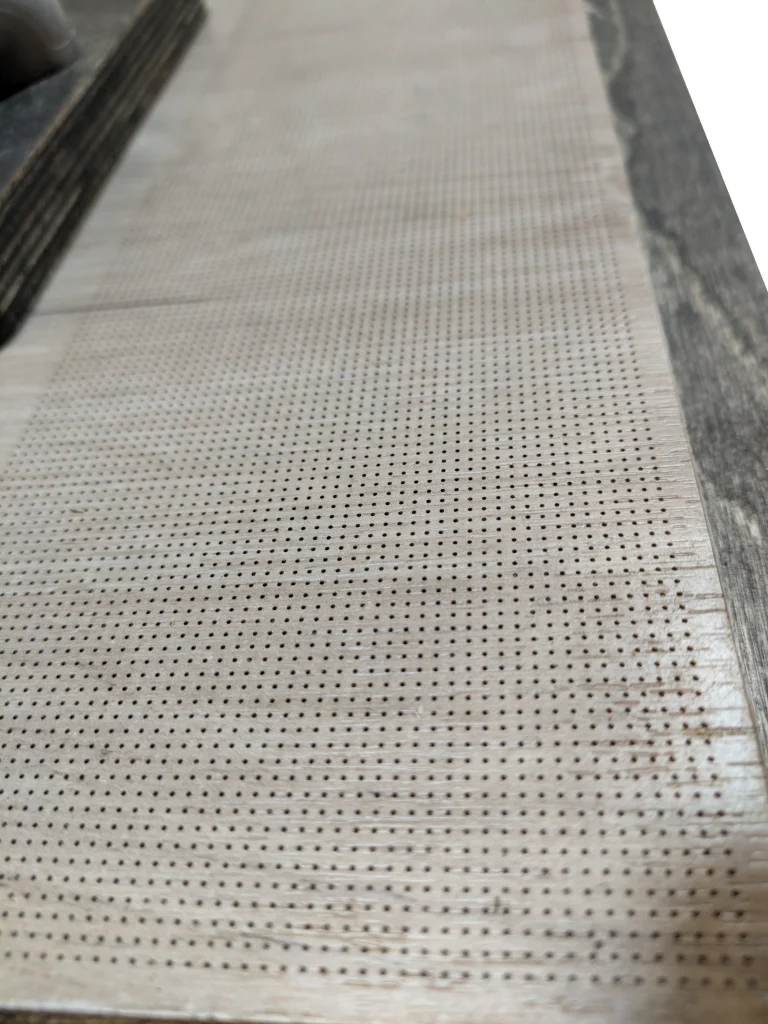

Сетка — примерно 3×3 мм, диаметр отверстия отсоса порядка 1 мм (или даже меньше — зависит от задач).

Точность и выравнивание горизонта

В целом изделие выполняется достаточно точно. Однако при использовании в работах, требующих высокой точности уровня горизонта (а горизонт вашего рабочего стола заведомо отличается от горизонта моего), может потребоваться выравнивание.

Порядок действий:

1. Отвинчиваете коллектор подключения пылесоса
2. Размещаете стол вверх ногами на вашем рабочем столе
3. Снимаете шлиф в пределах 0–1 мм (зависит от кривизны вашего стола; конструкция изделия это позволяет)
4. Привинчиваете коллектор обратно
5. Закрепляете изделие на вашем рабочем столе
6. Включаете вакуум
7. Снимаете шлиф в пределах 0.05–0.1 мм

Горизонт в координатах вашего станка получен.

Видео и эксплуатация

На видео демонстрируются важные моменты эксплуатации:

• Сперва надо подготовить пылесос — удалить с него лишние фильтры
• Подключить
• Закрыть простой бумагой или плёнкой неиспользуемое пространство
• Присосать изделие

На видео — гладкая стальная поверхность весом около 1.36 кг. При этом не следует обольщаться: поверхность стола гладкая, скользкая, и фрезерная обработка стали «не прокатит». При желании поверхность стола следует заматовать для повышения силы трения.

Уход и предостережения

Пожалуйста, следите за чистотой. Отверстия изготовлены специально маленького диаметра, чтобы умеренно крупная стружка в них не засасывалась, а пыль проходила относительно свободно. Тщательно пылесосьте отверстия снаружи в порядке профилактики.

Если не изготавливалась специальная водоустойчивая версия — не допускайте попадания жидкостей, это повлияет на геометрию изделия.

Для чего применяется

• Фрезерный станок с вакуумным столом — при работе с листовым материалом
• Планшетный принтер A3 с вакуумным столом (делается из простого планшетного принтера и вакуумного рабочего стола)
• Ручной шелкотрафаретный станок с вакуумным столом (делается из простого шелкотрафаретного станка и вакуумного рабочего стола)
• CO2 лазерный станок с вакуумным столом
• Купить гладильный стол с вакуумным насосом бу (как вариант применения — но лучше новый, сделанный под вас)

Родственные товары и статьи

• Подробная статья о вакуумных столах (читать обязательно!)
• ЧПУ-шникам всккое разное
• Бесшумная вентиляция — тоже с пылесосом, но для воздуха

Вакуумный стол — это не магия. Это физика. Правильные отверстия, правильный пылесос и правильные руки.

Если вы понимаете, зачем вам вакуумный стол — вы уже знаете, почему это дёшево и эффективно. Если не понимаете — спросите Автора.

---
