Подвижные части станков с ЧПУ ездят по рельсам, приводятся в движение моторами через механизмы привода. А вариантов механизма привода всего три — ремень, зубчатая рейка и винт той, или иной конструкции. Зачем и почему нужна вращающаяся гайка ШВП? Из-за недостатков конкурирующих решений.
В случае создания и использования станков большого размера ремень применять нельзя — провисает, болтается, соскакивает, рвется. Применение зубчатой рейки дает чрезмерно большие скорости и не очень высокую точность — если шестерню посадить на вал мотора, то при минимальном числе зубьев 15 и минимальном модуле М1 (шаг зубьев 3.175, меньшее не применяют) мы имеем на один оборот мотора 3.175*15=47.6мм хода и при 450 оборотах в минуту шаговика скорость подачи 21431мм/минуту, а при 3000 оборотах скорость подачи 142875 мм в минуту — столько не надо, это чрезмерно. А точнось хромает — у шаговика всего 200 положений на 1 оборот, соответственно один шаг 47.6/200= 0.225мм хода (если не применять делитель шага, а он возможен до 64 почти без потери усилия мотора). Это никуда не годится. Отсюда необходимость применения редукторов, которые очень громоздки, дороги и имеют свои люфты, что сильно влияет на точность — что толку иметь 0,225/64=0,0035мм на шаг, если у нового редуктора угловой люфт по паспорту (а в реалиях значит еще больше) 1о = 1/365 = 47,6/365=0,13мм хода? У лучших, «прецезионных» образцов стоимостью более 20000р, угловой люфт 8′ (китайских минут), соотв. 0,13/60*8=0,017мм. И это без учета люфта между шестерней-рейкой. И редуктор ощутимо шумит, и шестерня по рейке тоже. А обычный винт и гайку, даже шарико-винтовую, на больших длинах использовать нельзя — вращающийся винт начинает изгибаться как скакалка. Вот мы и пришли к вращающейся гайке, любой — обычной, трапецевидной или шариковой.

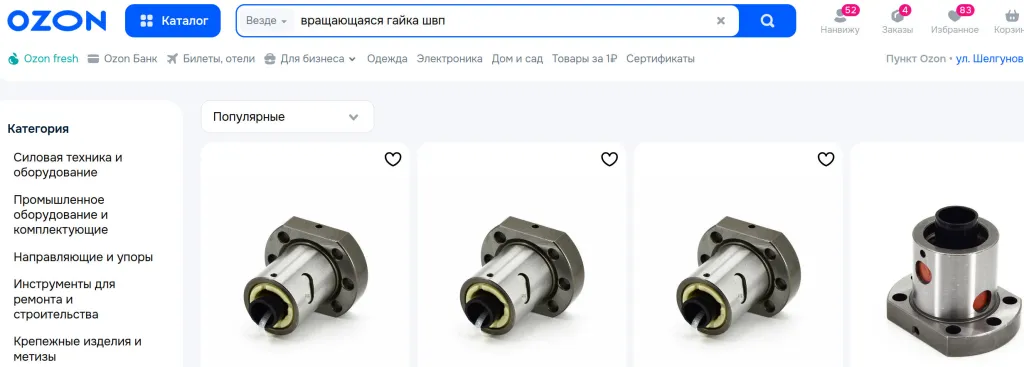

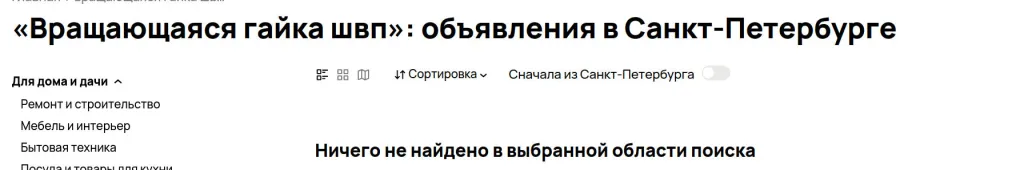

Что нам предложит рынок? — на Озоне или Авито голяк, их просто нет —

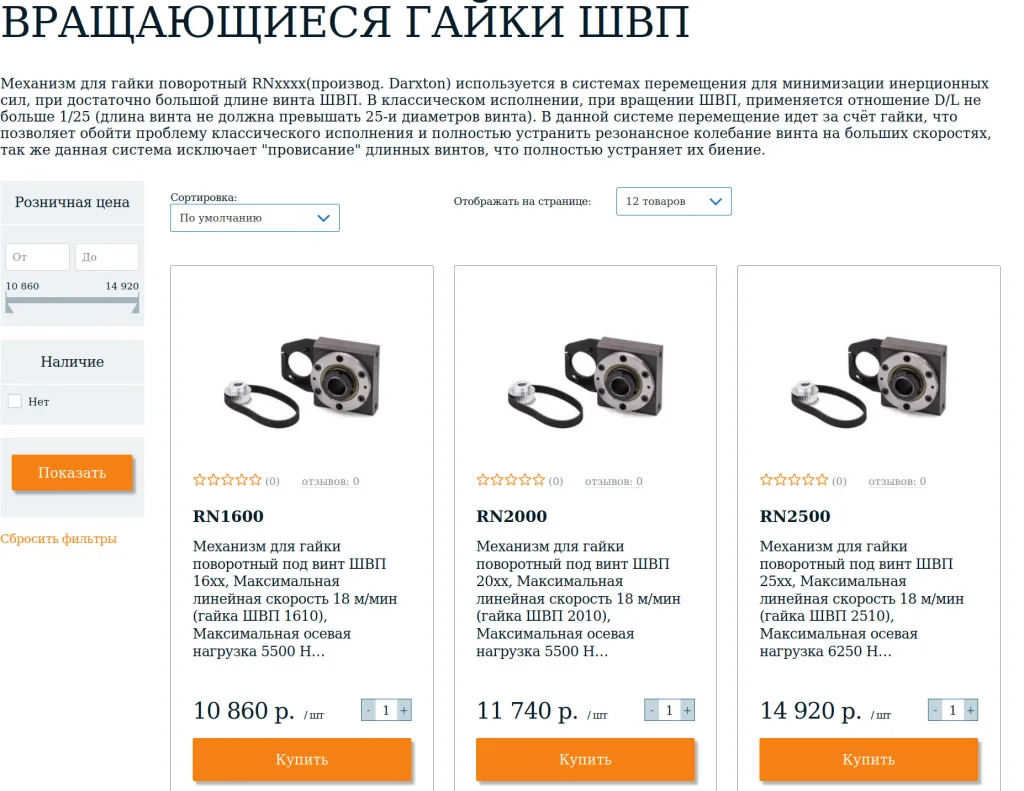

В интернете создается лишь видимость наличия предложения. Например, в числе первых нас наводят на сайт уважаемой фирмы Darxton —

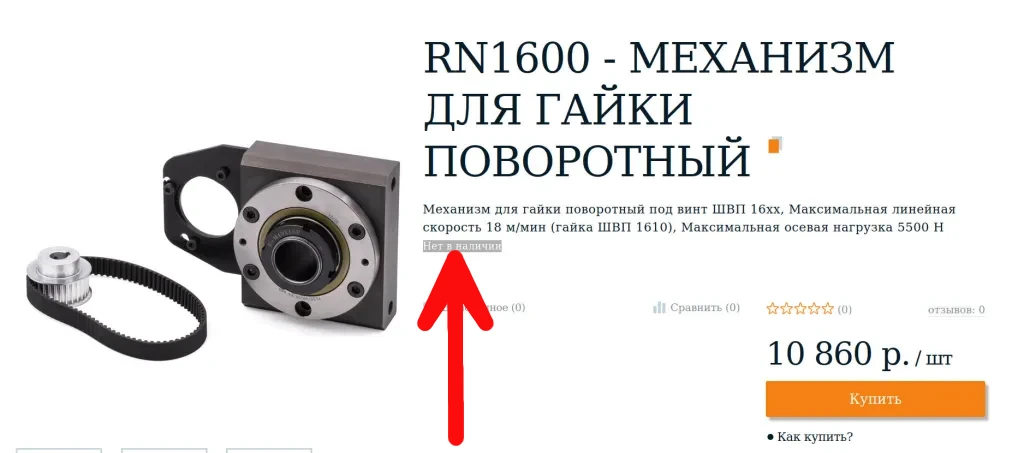

Ну если простая гайка ШВП стоит на Озоне от 1000 рублей, то почему бы вращающейся не стоить 11? Однако при попытке открыть каждое из этих объявлений выясняется, что, во-первых, их нет в наличии (а эти страницы являются просто заманухой, лендингом) —

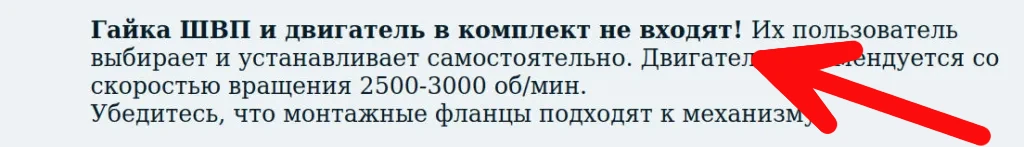

а во-вторых, чуть ниже выясняется больше, что сама гайка в комплект не входит! —
Но и это еще не все — как мотор-то крепится? в воздухе висеть он не умеет, а у этого изделия и зацепиться-то не где для крепежа мотора, и крепится всего двумя болтами, создавая идеальные условия для разбалтывания крепежа от рабочих усилий.
Что-ж, опять приходится все делать самому. Дешево и сердито. Что представляет из себя такая гайка? Сама по себе шариковая гайка за 1-3тр, подшипники, шкив для ременной передачи и способ соединения этого всего. Изделие посильное и под заказ сделаю под любую из гаек модуль вращающейся гайки ШВП типоразмером 10-25мм. Или простой гайки, или трапецевидной. Без учета стоимости большого (ведомого) шкива и гайки ШВП ценник для начала назначу 7000р — чистой воды благотворительность и только по началу, за вычетом стоимости комплектующих автору останется меньше 1тр, включая налоги. Изделие включает в себя комплектный корпус для крепления к подвижной детали Вашего станка (уж всяко лучше предложенной Darxton-ом китайской компоновки). Площадка для крепления мотора Nema23 с учетом специфики Вашего станка (слева-справа-сверху-снизу) обсуждается отдельно, сделать не трудно. Будет как-то так, вид примерный (не тот шкив, да и гайка не та) —
